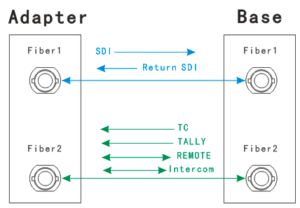

Схема

Краткие сведения

Данный продукт представляет собой волоконно-оптический адаптер (TX) камеры висит на передней части камеры через A или V-образную форму узловой пластины, а затем идёт блок питания камеры и волоконно-оптический адаптер с помощью гибридного кабеля SMPTE. Datavideo MCU-100P и ITC-100 по оптоволокну для системы Panasonic студийного волокна.

Особенности

  • SD, HD, автоматическое обнаружение входного сигнала 3G, поддержка 270Mbit/с  — 1.48Gbit / s — 3Gbit / с скорость, поддержка SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI, SMPTE-259M SDI последовательных цифровых видеосигналов и DVB -ASI сигналы
  • Несжатая передача без потерь, без задержки;
  • Опто-электрический гибридный кабель на расстояние до 250 метров; по одномодовому волокну больше, чем на 10км;
  • Изготовлен из тонкого алюминия, легкий и удобный;
  • Поддержка дистанционного управления для Sony / Panasonic / JVC камер и т.д. (функция по выбору)
  • Микрофонный уровень (с функцией отключения звука) и функции усилителя (регулировка громкости)
  • Выход Tally + 12V или сухой замыкания контактов опционально
  • Широкий диапазон рабочих температур, низкое энергопотребление.

Применение

  • Телестудия, мобильная студия
  • EFP электронное поле производства, крупные спортивные мероприятия и большие торжества в прямом эфире
  • ENG камера (на открытом воздухе фото видеокамер) обновлён до камеры EFP.

Технические характеристики

Общие
Рабочая температура -25°C to 55°C
Температура хранения -40°C to 85°C
Влажность 0 ~ 95% (non-condensing)
Оптический адаптер камеры
Входная мощность DC 12~19V
Потребляемая мощность <10W
Вес нетто 1kg
Размер Внешний вид V-Type the size is 160mm*100mm*44mm
Оптические
Входная мощность AC90~240V
Потребляемая мощность <10W
Вес нетто 3kg
Размер Внешний вид 19” 1U standard rack mount
Длина волны 1310nm / 1550nm / CWDM
Выходная мощность -6~-1dBm
Чувствительность Rx <-18dBm
Дальность передачи данных Lemo Opto-electronic hybrid cable350m,
  SM fiber 10+km , MM fiber 300m
Оптический разъем Lemo Opto-electronic hybrid cable
SDI вход/выходt:
Формат сигнала SMPTE 424M, SMPTE 292M, SMPTE 259M
Скорость передачи данных 270Mbit/s — 1.48Gbit/s — 3Gbit/s
Уравнивание Automatic cable EQ (Belden 1694A cable)
  250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Интерфейс SDI BNC 75 Ohm
SDI канала 1CH (camera side to base side),1CH(base side to camera side)
Intercom:
Оптический адаптер камеры
Интерфейс 5pin XLR(Female)
Микрофон Mic inputs with mute and pre-amps
Наушники with volume up or down
Оптическая базовая станция
Интерфейс Input:3pin XLR Female , Output: 3pin XLR Male
Аудио Party line
Tally:
Оптическая базовая станция
Интерфейс 4pin Aviation connector
Выход Dry Contact Closure
On: short or +12V
Off: open or 0V
Оптическая базовая станция
Интерфейс DB9(Male)
Вход Dry Contact Closure
On: short to GND or TTL low Off: open or TTL high
Remote:
Оптический адаптер камеры
Интерфейс 8pin sony’s remote interface or 4Pin/5Pin XLR for Panasonic/JVC
Данные Sony RCP or Panasonic ROP or JVC ,selected by customers
Оптический адаптер камеры
Интерфейс DB9(Male)
Данные Sony RCP or Panasonic ROP or JVC,selected by customers
Наименование товара Sony/Panasonic/JVC camera fiber system with SDI&Clearcom intercom& tally&Remote control over LEMO SMPTE hybrid cable
Модель продукта JM-EFP-S13
SDI Разъем BNC
Оптоволокно Lemo Opto-electronic hybrid cable
Источник питания AC85-260V/50Hz
SDI Формат 1)All inputs and outputs are equalized and re-clocked
  2)Immune to pathological patterns over the entire link budget and operating temperature range
  3)SMPTE 424M-2006, 292, 259 and DVB-ASI compliant
  4)Supports embedded audio and data signals
  5)Support SDSDI & HDSDI & 3GSDI, Support 270M & 1.485G & 2.97G SDI Video
Габариты TX: V-Lock on camera end, RX: 19″ 1U rack mount on base end
Рабочая обстановка Working Temperature: 0 ℃~+85 ℃; Relative Humidity: 0 ~ 95% (no cold condensation)
Гарантия 2 Years warranty
